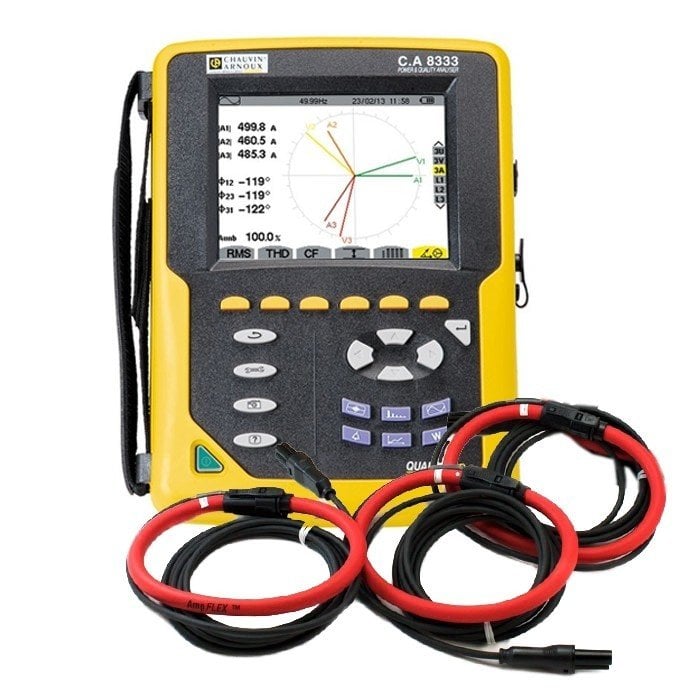

CHAUVIN ARNOUX CA8333 3 FAZLI PORTOTİF GÜÇ ANALİZÖRÜ
Satış Fiyat
195.041,00 TL (KDV DAHİL)
Temel Özellikler
- Tüm elektriksel ölçümler
- AC/DC akım ölçümü
- AC/DC gerilim ölçümü
- 50. Dereceye kadar akım, gerilim ve kVA harmonikleri ölçümü/kaydı
- Flicker ölçümü/kaydı
- Transient ölçümü ve kaydı
- EN50160 standardında enerji kalitesi raporlama
- Fazör diyagram gösterimi (Fresnel Diyagram)
- Akım ve gerilim dalga formlarının gösterimi
- Harmoniklerin bar diyagram olarak gösterimi
- Aktif- Reaktif, güç ve enerjilerin ölçümü sayesinde, anında güç ve kompanzasyon hesabı imkanı
- Ayarlanabilir akım ve gerilim trafosu oranı ile AG/OG/YG sistemlerde kullanım imkânı
- Takılan akım probunu otomatik tanıma
- Pilsiz akım probları ile kolay kullanım
- USB iletişim
- 2 Gbyte kayıt hafızası
- 3xV (Faz-Nötr gerilimi) + Vdc
- 3xU (Faz-Faz gerilimi)
- Hz (Frekans)
- 1000VCATIII, 600V CAT IV
- 3xI + I Nötr (hesaplanır) + Idc
- Min/Max değerler
- Akım ve gerilim dalga formuna ait artı ve eksi alternanslardaki pik değerlerin gösterimi
- Akım ve gerilim dalga formunun üzerinde trigger çizgisi ile gezerek, mili saniye bazında dalga formunun o anki değerinin ne olduğunu görebilme imkanı
- Güç ölçümleri : 3xkW + kW toplam, 3xkVAR + kVAR toplam (Endüktif ve kapasitif), 3xkVA + kVA toplam
- Enerji Ölçümleri : 3xkWh + kWh toplam, 3xkVARh + kVARh toplam (Endüktif ve kapasitif), 3xkVAh + kVAh toplam, VADh, BTU, toe, Joule
- Enerji tüketim hesabının kayıttan bağımsız manuel ekrandan başlatılması ve durdurulması
- 4 bölgede (pozitif ve negatif) enerji ölçümleri
- 3xPF + PF toplam (harmonikler dahil gerçek CosQ)
- 3xCosQ + CosQ toplam (harmonikler hariç CosQ)
- 3xtanQ + tanQ toplam
- 3xTHDV, 3xTHDU
- 3xTHDI
- 3xVcf (Gerilim tepe değer çarpanı)
- 3xUcf(Gerilim tepe değer çarpanı)
- 3xIcf(Akım tepe değer çarpanı)
- 3xPST + 3xPLT (Flicker)
- Vunb (Gerilm dengesizliği)
- Iunb (Akım dengesizliği)
- Akım ve gerilimler arası faz açıları
- Trafolar için K faktör hesaplama
- 3xVDF, 3xUDF, 3xIDF (Distorsiyon faktörü)
- 50. dereceye kadar akım, gerilim ve kVA için FFT harmonik analiz
- Tek tek tüm harmoniklerin; % değeri, RMS gerçek değeri, faz açısı, min/max değerlerinin gösterimi
- Transientlerin 12,8 kHz frekansta kaydı. (256 örnek/periyod)
- Ölçülen değerlere ait 4 farklı kayıt şablonu oluşturabilme özelliği
- İstenilen iki tarih-saat arasında istenilen kayıt şablonunu kullanarak kayıt yapabilme özelliği
- Kayıt örnekleme frekansını özgürce seçebilme özelliği (1-5-20 sn, 1-2-5-10-15 dk)
- İleri tarihli kayıt başlangıç ve bitiş zamanı verebilme özelliği
- Kayıtlara rakam veya harflerden oluşan isim verebilme özelliği
- Akım ve gerilim kayıtlarını yaparken, her bir kayıt frekansı içinde 10 msn de bir RMS değer hesaplayarak, min/max değerlerin algılanması ve otomatik olarak kaydı ve bu min/max değerlerin değişim eğrilerinin çizimi
- Hafıza dolana kadar istenilen sayıda kaydı cihaz hafızasında saklayabilme özelliği
- Kayıt yaparken diğer fonksiyonları aynı anda gerçekleştirebilme özelliği (örneğin, alarm kaydı, transient ölçümleri ve anlık ölçümleri izleme...)
- Yapılmış kayıtların değişim eğrilerini ekrandan görebilme ve içinde trigger çizgisi ile gezinebilme özelliği
- Yapılmış kayıtlardaki güç eğrisini edit ederek iki tarih-saat arasındaki enerji tüketimini direkt olarak ekrandan görebilme özelliği
- 10 adet alt veya üst alarm limit değeri belirleyerek bu alarm limit değer aşımlarının tarih-saat / min-max değeri ile kaydı
- İstenilen iki tarih-saat arasında alarm limit değer kontrolünün başlatılabilmesi özelliği
- İleri tarihli alarm limit değer kontrolü başlatıp durdurabilme
- Alarmlara gecikme zamanı koyabilme özelliği
- Akım ve gerilim için 10 msn lik RMS değerlerin alarm olarak kontrol edilebilmesi özelliği
- Son 4.000 alarm limit değer aşımının hafızaya kaydı
- Alarm limit değer kontrolü yaparken,diğer fonksiyonları aynı anda gerçekleştirebilme özelliği (örneğin, trend kaydı, ölçümleri izleme...)
- İzlenen herhangi bir ekranda fotoğraf makinesi butonuna basarak o ekranın resim olarak ve aynı zamanda o ona ait güç, fazör diyagram, dalga formları, harmonik bileşen değerlerinin hafızaya kaydı
- 8 adet ekranın kaydı
- Kaydedilmiş ekranların geri çağırılarak PC ye aktarmadan ekrandan tekrar izlenebilmesi
- Tarih-Saat ayarı
- Kontras ve parkalık ayarı
- Ekranda görüntülenen akım ve gerilim formlarının renklerinin istenilen şekilde değiştirilebilmesi
- Reaktif güç hesaplamasına harmoniklerin dahil olup olmayacağının ayarlanabilmesi özelliği
- Bağlantı şeması seçimi (1 faz, 2 faz, 3 faz 3 veya 4 tel)
- Trend kaydı şablon ayarları
- Alarm limit değer ayarları
- Hafıza silme
- Dil seçeneği
- Ayarlanabilir akım ve gerilim trafosu oranı ile AG/OG/YG sistemlerde kullanım imkanı
- Her ekranda, ekranın nasıl kullanılacağını ve ekrandaki parametrelerin ne anlama geldiğini gösteren yardım menüsü butonu
- Takılan akım probunu otomatik tanıyan yapı sayesinde herhangi bir akım probu ayarına gerek kalmaz
- En geniş akım probu seçeneği
- Türkçe PC yazılımı
- Cihazla birlikte fabrika çıkış kalibrasyon sertifikası verilmektedir.
- 2 Gbyte kayıt hafızası
- Enerji analizörünün ölçtüğü değerlerin gerçek zamanlı olarak izlenmesi
- Enerji analizörü ile bağlı iken, analizör tarafından ölçülen değerlerin analizör hafızasından bağımsız olarak PC ye kaydı
- Analizör hafızasına kaydedilmiş verilerin PC ye aktarımı
- Analizör hafızasına kaydedilmiş verilerin Excell'e aktarımı
- Analizörün PC üzerinden ayarlanması
- Kaydedilmiş verilerin PC ye aktarımı ertesinde otomatik rapor hazırlama (kapak sayfası ile birlikte)
- Otomatik raporda her bir parametrenin min-max-ortalama değerini otomatik olarak hesaplayarak gösterme özelliği
- Kaydedilmiş parametreleri aynı grafik içinde göstererek, kayıtlar parametreleri arasında karşılaştırma yapma imkanı
- Otomatik hazırlanan raporun PDF olarak kaydedilmesi imkanı
- Otomatik rapor sayfalarına açıklama pencereleri ekleyebilme özelliği
- Kayıt grafikleri üzerinde istenilen noktaya basıldığında o anın tarih-saat ve değerini gösterme
- Grafikleri istenilen iki tarih-saat arasına daralma veya genişletme
- Mouse ile zom in ve zum out
- Otomatik enerji tüketimi hesabı
- EN50160 formatında rapor hazırlama
- Özel harmonik raporu
- Darbeye dayanıklı dış kılıf
- 4 gerilim, 3 akım girişi
- 2 Gbyte kayıt hafızası
- Ölçüm gerilim girişleri seviyesi : 600 Vrms, category IV - 1000 Vrms, category III
- Dahili şarjlı pil (4000 mAh), tam şarj süresi 12 saat
- Pil şarj girişi :230 V ± 10 % @ 50 Hz ve 120 V ± 10 % @ 60 Hz, 65VA
- Boyutlar: 240 mm x 180 mm x 55 mm
- Ekran : 320 pixel x 240 pixel; 118 mm x 90 mm; çapraz 148 mm
- Ağırlık : 1900 gr.
- 2000 mt ye kadar kullanım, 10000 mt ye kadar stoklama
- Çalışma pozisyonu : herhangi bir pozisyon (yatay-dikey)
- Fiziki standartlar :IEC 61010-1: Portatif Cihazlar, 1 mt den düşmeye karşı sertifikalı
- Koruma :NF EN 60529 A1 standardına göre;IP 53 / IK08
Elektromağnetik uyumluluk : IEC 61326:1-2006 ya göre bağışıklığı - Elektrostatik boşalma dayanımı : IEC 61000-4-2 (4 kV temaslı, 8 kVA havadan)
- Radyasyon alan dayanımı : IEC 61000-4-3,IEC 61000-4-4,IEC 61000-4-5,IEC 61000-4-6,IEC 61000-4-8,IEC 61000-4-11
- IEC 61326:1-2006'a göre emisyon uyumluluğu
- CA 8333 Portatif Enerji Kalitesi Analizörü : 1 adet
- Akım probu seti : 3 adet
- 3 mt lik gerilim ölçüm kabloları : 4 adet
- Krokodil : 4 adet
- Pil şarj kablosu : 1 adet
- Dataview PC yazılımı : 1 adet
- USB data kablosu : 1 adet
- Fabrika kalibrasyon sertifikası : 1 adet
- Taşıma çantası : 1 adet
- Kullanım kılavuzu CD'si : 1 adet
Detaylı Ölçüm Özellikleri
Kayıt Özellikleri
Alarm Limit Değer Kontrolü ve Kaydı
Fotograf Çekme Özelliği
Ayar Menüsü Özellikleri
Diğer Özellikler
Yazılım Özellikleri (Data View)
Donanım Özellikleri
Ürün ile Birlikte Verilenler
Dikkat :Akım probları opsiyonlardan seçilen 1 set verilmektedir. almayı düşündüğünüz diğer akım problarını belirtiniz.
Opsiyonlar
