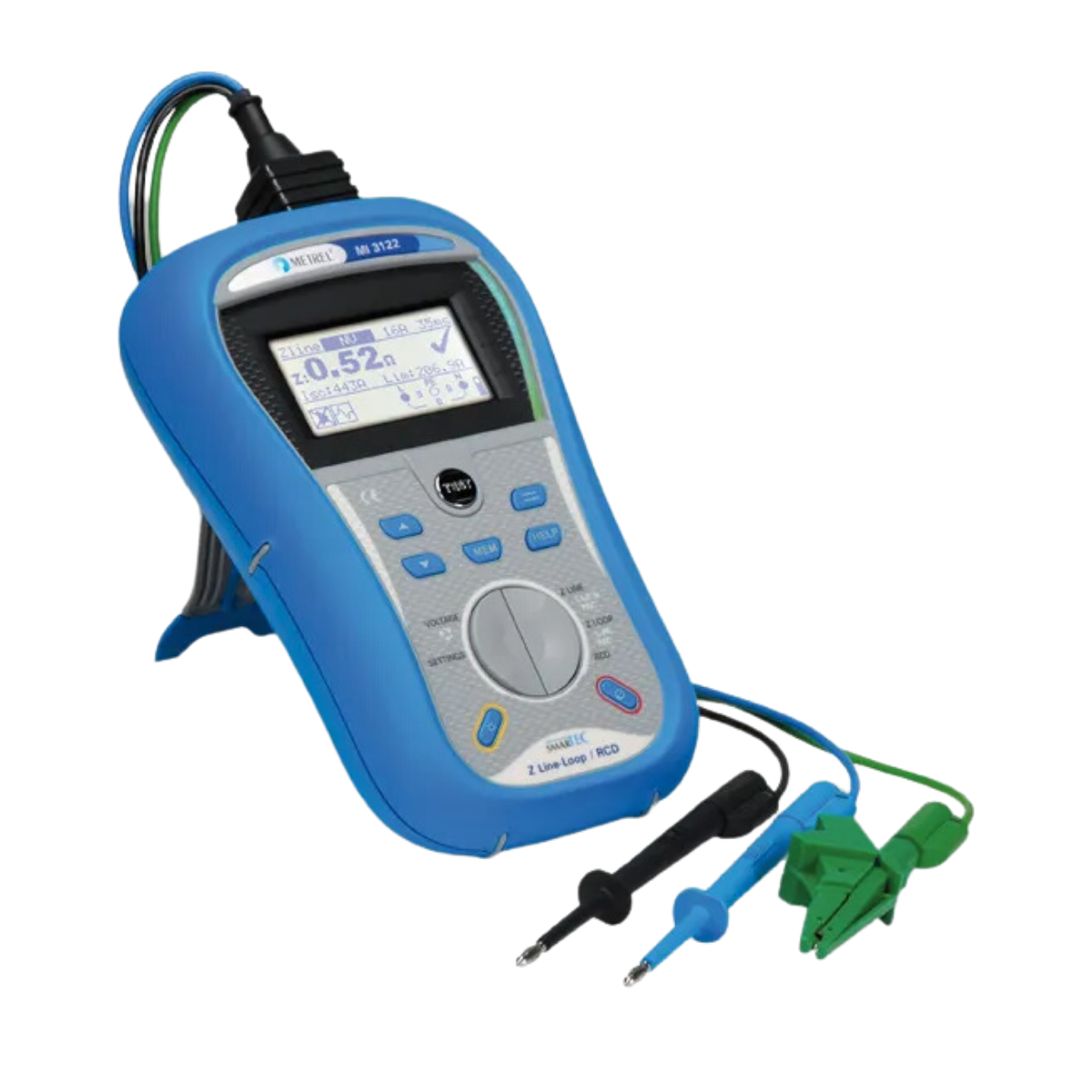

Metrel MI3122 Z Hat Döngüsü / RCD Test Cihazı

Herhangi bir profesyonel elektrik tesisatçısı tarafından kullanım için ideal bir cihaz olan Metrel MI3122, elektrik tesisatlarının doğrulanması, bakımı ve periyodik olarak test edilmesi, AG tesisatlarındaki koruyucu önlemlerin değerlendirilmesi (sigorta boyutu, RCD çalışması), canlı tesisatlarda sorun giderme ve test etme amacıyla tasarlanmıştır. CAT IV tesislerinde (dağıtım tarafı, AG istasyonları, endüstriyel tesisler ve diğer benzer uygulamalar dahil).

İnanılmaz derecede portatif ve kullanım kolaylığı için tasarlanan MI3122, yerleşik bir manyetik tutucu sayesinde tamamen eller serbest olarak da kullanılabilir. Sadece metalik bir tesisatın kenarına klipsleyin ve ölçümlerde kullanılan probları kullanmak için ellerinizi serbest bırakın.

Test cihazı, LV-elektrik devreleri üzerindeki tüm canlı testler (döngü empedansı, muhtemel arıza akımı, hat empedansı ve potansiyel kısa devre akımı dahil) desteği de dahil olmak üzere, tüm işlevsellik ile doludur; RCD'leri açma zamanı, kontak gerilimi, rampa testi ve otomatik test prosedürleri ile test etmek için kullanılabilir ve bu döngü test cihazı aynı zamanda hem dahili hem de dahili faz sırası testi ile hem tek hem de 3 fazlı sistemleri test etmek için uygundur.

Metrel MI3122 ile hesaplama yapmak ve uzun süre test yapmak için zaman kaybetmeyeceksiniz; Bu test cihazı kullanım kolaylığı için önceden programlanmış limitleri içerir, yeşil / kırmızı LED göstergeleri kullanarak bir test sonucunun PASS / FAIL değerini açıkça gösterir ve test sonuçlarının ve parametrelerinin kaydedilmesi için dahili iki seviye bellek yapısını içerir. Metrel'in EuroLink Yazılımını (ayrıca satılır) kullanarak , bir USB veya RS232 kablosunu cihaza bağlamak ve daha fazla analiz için doğrudan bir PC'ye bilgi indirmek mümkündür.

Metrel MI3122 Z Hat Döngüsü / RCD Test Cihazı Temel Özellikler

• Hat çevrimlerinin ve RCD kurulumunun ölçümleri için tasarlanmış el tipi, sezgisel cihaz
• Devre empedansı, olası hata akımı, hat empedansı ve olası kısa devre akımı dahil olmak üzere LV-elektrik devreleri üzerindeki tüm canlı testleri destekler
• Ölçüm sonuçlarının hızlıca değerlendirilmesi için dahili sigorta özellikleri
• Açılma zamanı, kontak gerilimi, rampa testi ve otomatik test dahil olmak üzere RCD test prosedürleri
• Hem tek hem de üç fazlı sistemlerde test için uygun
• Faz sırası testi
• Dokunma gerilimi tespiti için metal test butonu
• RCD korumalı devrelerde kullanım için uygun yüksek hassasiyetli açma-kapatma döngüsü testi
• Önceden programlanmış limitler
• Ölçüm sonuçlarının PASS / FAIL değerlendirmesi artı yeşil / kırmızı LED göstergeleri
• CAT IV kurulumlarında kullanıma uygun
• Manyetik tutucu tamamen eller serbest kullanım sağlar
• Dahili şarj cihazı
• Test sonuçlarının ve parametrelerin kaydedilmesi için iki seviyeli bellek yapısı
• Metrel EuroLink Yazılımı ile uyumlu olacak şekilde tasarlanmıştır (ayrıca satılır)
• PC'ye indirmek için USB ve RS232 portları

Neler Dahil?

• Metrel MI3122 Z Hat Döngüsü / RCD Test Cihazı
• Yumuşak El Kayışı
• Şebeke Test Kablosu
• Evrensel Test Kablosu (3 x 1.5m)
• Test İpuçları (3x, Mavi, Siyah ve Yeşil)
• Timsah Klipleri (3x, Mavi, Siyah ve Yeşil)
• Güç Kaynağı Adaptörü + 6 x NiMH AA Şarj Edilebilir Piller
• CD'deki Kullanım Kılavuzu
• Kısa kullanım kılavuzu
• Ürün Doğrulama Verileri
• El Kitabı - "Alçak Gerilim Tesisatlarının Test Edilmesi ve Doğrulanması İçin Kılavuz"

• Metrel MI3122 Teknik Özellikler

  RCD Testi
  Nominal Artık Akım (A, AC)	10mA, 30mA, 100mA, 300mA, 500mA, 1000mA
  Akım Şekli Test Et	Sinüs Dalgası (AC), Darbeli (A)
  RCD Tipi	G (gecikmeli değil), S (gecikmeli)
  Akım Başlangıç ​​Polaritesini Test Edin	0 veya 180 °
  Voltaj aralığı	50V ÷ 264V (45Hz ÷ 65Hz)
  Komple ölçüm aralığı EN 61557 gereksinimlerine karşılık gelir
  Temas gerilimi
  Ölçüm Aralığı (V)	Çözünürlük (v)	doğruluk
  0,0 ÷ 19,9	0.1	(-0% / + 15%) okuma ± 10 Basamak
  20.0 ÷ 99.9	0.1	(-0% 15) okuma
  Test Akımı: max 0.5xlΔN	Sınır Kontak Gerilimi: 25V, 50V
  Çıkış Saati
  Ölçüm Aralığı (ms)	Çözünürlük (ms)	doğruluk
  0 ÷ 300	1	± 3 ms
  Test Akımı: 1/2 x İN, İN, 2 x İN, 5 x İN
  Trip-Out Akımı
  Ölçüm Aralığı (lΔ)	Çözünürlük (lΔ)	doğruluk
  0.2xlΔN ÷ 1.1lΔN (AC Türü)	0.05lΔN	± 0.1xlΔN
  0.2xlΔN ÷ 1.5lΔN (A Tipi, IDN \ 30mA)	0.05lΔN	± 0.1xlΔN
  0.2xlΔN ÷ 2.2lΔN (A Tipi, IDN <30mA)	0.05lΔN	± 0.1xlΔN
  Hata Döngü Empedansı (bağlantı kesme cihazı veya FUSE seçilmedi) EN 61557'ye göre ölçüm aralığı 0,25 Meas 9,99kΩ
  Ölçüm Aralığı (Ω)	Çözünürlük (Ω)	doğruluk
  0 ÷ 9,99	0.01	± (okumanın% 5'i + 5 hane)
  10 ÷ 99,9	0.1	± (okumanın% 5'i + 5 hane)
  100 ÷ 999	1	Okumanın ±% 10'u
  1k ÷ 9,99k	10	Okumanın ±% 10'u
  Test Akımı (230V'da): 6,5A (10ms Nominal Gerilim Aralığı: 30V ÷ 65Hz)
