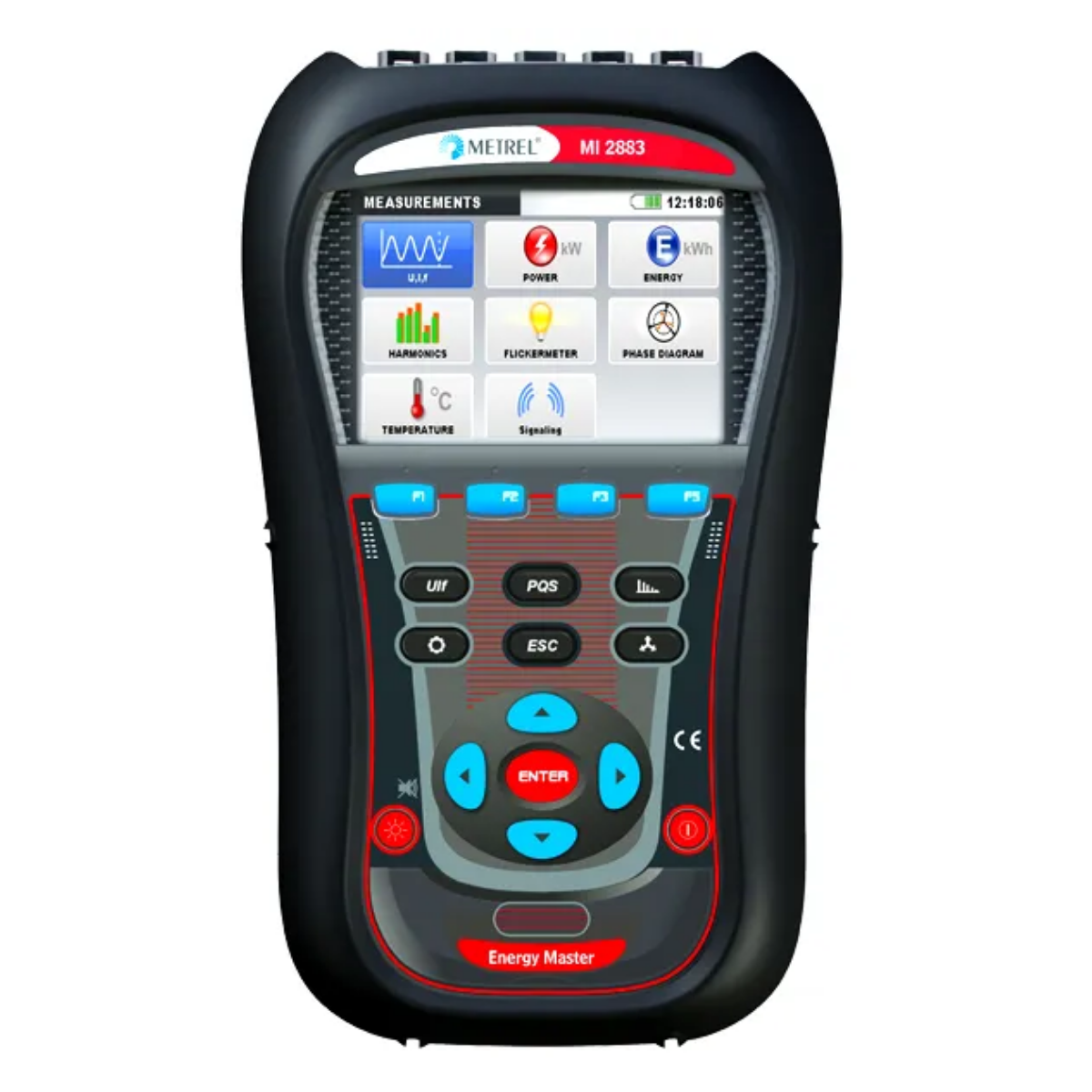

Enerji tasarrufu yapmak ve elektrikli ekipmanın genel verimliliğini belirlemek için tasarlanmış güçlü, el tipi güç kalitesi ve enerji analizörü.
Metrel MI2883 ile, nerede enerji kaybettiğinizi belirleyebilir ve genel enerji verimliliğinizi artırmak için adımlar atabilirsiniz. Analizör, aşağıdakileri içeren ölçüm fonksiyonlarıyla doludur:
- Gerilim: Gerçek RMS, tepe ve tepe faktörü (3 kanal)
- Güncel: Gerçek RMS, tepe ve tepe faktörü (4 kanal)
- Güç: Aktif, reaktif ve belirgin
- Dengesizlik ve titreme
- 50. harmoniğe kadar harmonik ve harmonik analiz
- THD
- Enerji: Aktif, reaktif, üretilen ve tüketilen
- Güç kaynağı olaylarının yakalanması ve kaydedilmesi (kapatmalar, kesintiler, yükselmeler ve düşüşler)
- Güç ölçümleri (aktif, aktif olmayan, temel, harmonik ve yük dengesizliği) IEEE 1459 ile tamamen uyumludur
- EN 50160'a göre güç kalitesi analizi (sinyalizasyon ve harmonikler arası dahil)
- Güç faktörü, cos Φ
- Sıcaklık
- Güçlü, el tipi güç kalitesi ve enerji analizörü
- Enerji tasarrufu yapın ve elektrikli ekipmanın genel verimliliğini belirleyin
- Enerji kaybı kaynaklarını tanımlayın ve genel enerji verimliliğini artırın
- 0 ila 1000V RMS (CAT III 1000V) ölçüm aralığında 3 voltaj kanalı
- Otomatik kelepçe tanıma ve cihaz aralığı seçiminde destekli 4 akım kanalı
- Güç: Aktif, reaktif ve belirgin
- Dengesizlik ve titreme
- 50. harmoniğe kadar harmonik ve harmonik analiz
- THD
- Enerji: Aktif, reaktif, üretilen ve tüketilen
- Güç kaynağı olaylarının yakalanması ve kaydedilmesi (kapatmalar, kesintiler, yükselmeler ve düşüşler)
- Güç ölçümleri (aktif, aktif olmayan, temel, harmonik ve yük dengesizliği) IEEE 1459 ile tamamen uyumludur
- Güç kalite standardı IEC 61000-4-30 S Sınıfı ile uyumluluk
- Sinyalizasyon ve interharmonikler dahil EN 50160'a göre komple güç kalitesi analizi
- Güç faktörü, cos Φ
- Sıcaklık
- Yedi ayarlanabilir alarm
- Hızlı işlem ve verilere genel bakış için Hızlı Ayar düğmeleri
- Yerinde veri analizi ve veri kontrolleri için geniş, okunması kolay renkli ekran
- MicroSD hafıza kartlarını destekler (standart olarak bulunan 32GB, 8GB'a kadar)
- Renk kodlu giriş terminalleri ve terminal etiketleri
- Sezgisel ana menü ve büyük simgeler
- Power PC SW PowerView3 yazılımı, kaydedilmiş verilerinizi indirmek, görüntülemek ve analiz etmek için kullanılır
-
Metrel MI2883 Energy Master Güç Kalitesi Analiz Cihazı Teknik Özellikleri
fonksiyon Gerilim girişleri AC + DC Girişlerin sayısı 4 Nominal voltaj aralığı (L - N) Faz (LN): 50 ... 1000 VRMS Hat (LL): 50 ... 1730 VRMS Ölçüm aralığı Nominal gerilimin% 10 ...% 150'si doğruluk IEC 61000-4-30 Sınıf S, nominal gerilimin ±% 0,5'i, Örnekleme oranı Sn @ 50/60 Hz başına 7 kSamples, şebeke frekansı ile senkronize etme Şebeke frekans aralığı 42,5 ... 69,0 Hz ± 10 mHz Akım girişleri AC + DC Girişlerin sayısı 4 Ölçüm aralığı (A 1227 / A 1502 esnek kelepçeli) 3 ... 6000 ARMS ±% 2 mv Ölçüm aralığı (A1281 demir kelepçeli) 50 m ... 1200 ARMS ±% 1 mv Fonksiyonlar Ölçüm aralığı doğruluk Güç (P, Q, S) Voltaja ve seçilen kelepçelere bağlıdır IEC 61557-12 Sınıf 2 Enerji Voltaja ve seçilen kelepçelere bağlıdır Aktif: IEC 62053-21 Sınıf 2 Reaktif: IEC 62053-23 Sınıf 3 Harmonikler (DC ... 50th) Nominal değerin% 0 ... 20'si. Voltaj IEC 61000-4-7 Sınıf 1 Interharmonics (1 ... 50) Nominal değerin% 0 ... 20'si. Voltaj IEC 61000-4-7 Sınıf 1 titreme 0,2 ... 10 IEC 61000-4-15 F3 Sınıfı Şebeke sinyali 0 ...% 15,% Voltaj IEC 61000-4-30 Sınıf S Dengesizlik Voltaj:% 0.5 ... 5.0 Akım:% 0.0 ... 20 Sıcaklık -10 ... 85 ° C ± 0.5 ° C Düşüşler, Yüksel 10 ... 150% nom. Voltaj Nominal voltajın ±% 0,2'si ± 1 devir Kesmeler 0 ...% 10 nom. Voltaj ± 1 devir Kayıt Bellek 8GB microSD, 32GB'a kadar desteklenir Genel kaydedici Entegrasyon süresi 1s… 2h Kaydedilen sinyaller > 1000 (voltajlar, akımlar, harmonikler, güç…) Minimum, maksimum, ortalama ve ortalama ON değeri - Gerilim olayları - Özel alarmlar süre > 1 yıl (SD kartın boyutuna bağlıdır) Genel Görüntüle 4,3 inç renkli TFT (480 x 272) İletişim USB bağlantı Güç kaynağı 110 ... 240 Vac veya 6 x NiMh şarj edilebilir piller, AA boyutu Aşırı gerilim kategorisi CAT IV / 600 V veya CAT III / 1000 V Ağırlık 0,96 kg boyutlar 230 x 140 x 80 mm 0 Değerlendirme
Metrel MI2883 Energy Master Güç Kalitesi Analiz Cihazını yedi adete kadar ayarlanabilir alarmı içerecek şekilde yapılandırmak mümkündür. Bu cihaz aynı zamanda daha hızlı ve daha kolay çalıştırmayı ve verilere genel bakışı kolaylaştıran birkaç Hızlı Ayar düğmesi içerir. Ayrıca, Metrel MI2883 Enerji Ana Güç Kalitesi Analizörünün geniş, okunması kolay renkli ekranı aynı zamanda yerinde veri analizi ve veri kontrolleri sağladığı için bu cihazın pratikliğini ve kullanım kolaylığını da arttırır.
MI2883, dahili bellek ve 32GB boyutunda microSD kartlar (cihazla standart olarak verilen 8 GB kart) desteği ile belirli bir süre boyunca oturum açmak için yapılmıştır. Metrel ayrıca daha fazla analiz, rapor oluşturma ve ihracat için sonuçları bir PC'ye aktarmanıza izin veren PC SW PowerView3 Yazılımının bir kopyasını da içerir.
Bu güç analizörü, otomatik akıllı kelepçe algılama ve aralık, renk kodlu giriş terminalleri ve tüm prosedürleri yapılandırmayı kolaylaştıran sezgisel bir arayüz ve menü sistemi gibi diğer faydalı işlevlerle doludur.
