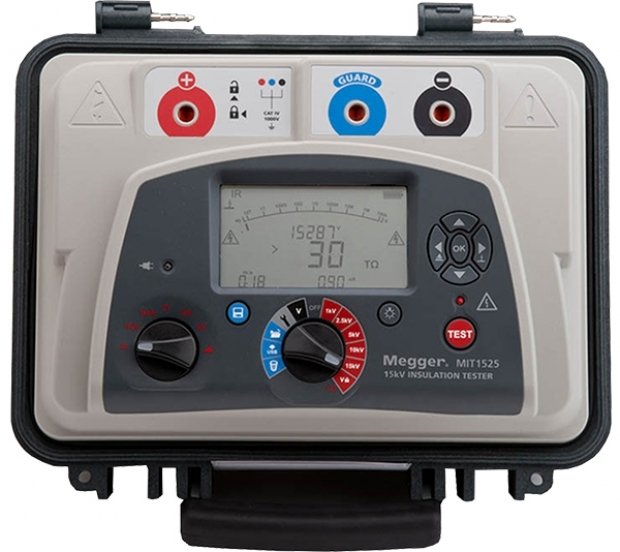

Dünyaca ünlü İngiliz MEGGER markasından 15kV İzolasyon Test Cihazı!
Genel Özellikler:
- 15kV - 30 TΩ İzolasyon testi
- Dijital/Analog gösterge
- IR, Zamanlı IR, DAR, PI, DD, SV ve Rampa Testi
- 3mA'e kadar kısa devre akımı
- Yüksek parazit bağışıklığı
- Li-ion pil - Bir 100M yük ile 5 kV'da 6 saat kesintisiz test yapar, pil IEC 2133 standardını karşılar
- CATIV 1000 V
- Arka aydınlatmalı geniş LCD ekran
- Voltmetre fonksiyonu (30 V - 660 V)
- Gelişmiş bellek, kaydedilmiş Tarih / Zaman damgalı test sonuçlarını ekranda gösterme
- USB arabirimi üzerinden on-board sonuçlarını indirir
- (Bağımsız aletlerle ölçülen) sıcaklık test sonucu ile kaydedilebilir
- PowerDB Lite yazılımı teslimata dahildir
- İlk kez kullanıcılara yardımcı olmak için hazırlanmış hızlı başlangıç kılavuzu kapağın iç tarafından bulunmaktadır.
Teknik Özellikler:
- AC voltaj (otomatik kademe) 15 kV: 90-264 V rms, 47- 63 Hz 200 VA
- Pil şarj süresi: 2.5 saat derin deşarj; 2 saat normal deşarj
- Pil ömrü: 100 MΩ yük ile 15 kV'da 4.5 saat (tipik) sürekli test
- Test voltajı kademeleri: 1000 V, 2500 V, 5000 V, 10000 V, 15000 V
- Ayarlanabilir test voltajı: 100 V'dan 1 kV'a 10 V'luk steplerle; 1 kV'dan 5 kV'a 25 V'luk steplerle;5 kV'dan 15 kV'dan 25 V'luk steplerle
- Test voltaj doğruluğu: +4%, -0%, ±10 V nominal test voltajı, 1 GΩ yükle (0°C ... 30°C)
- Direnç kademeleri: 10 kΩ ... 15 TΩ 5 kV'da ; 10 kΩ ... 20 TΩ 10 kV'da ; 10 kΩ ... 30 TΩ 15 kV'da
- Doğruluk:
15kV: 1MΩ'dan 3 TΩ'a ± %5 ; 1MΩ'dan 30 TΩ'a ± %20
10 kV: 1MΩ'dan 2 TΩ'a ± %5 ; 1MΩ'dan 20 TΩ'a ± %20
5000 V: 1MΩ'dan 1 TΩ'a ± %5 ; 1MΩ'dan 10 TΩ'a ± %20
2500 V: 1MΩ'dan 500 GΩ'a ± %5 ; 1MΩ'dan 5 TΩ'a ± %20
1000 V: 1MΩ'dan 200 GΩ'a ± %5 ; 1MΩ'dan 2 TΩ'a ± %20
- Ekran: Analog: 100 kΩ ... 10 TΩ ; Dijital: 10 kΩ ... Max.
- Kısa devre/şarj akımı: 3 mA @ 5 kV, 10 kV, 15 kV
- Kapasitör şarjı: <7.5 s/μF, 3 mA'de 15 kV'a
- Kapasitör aralığı: 0.01 nA'den 6 mA'e
- Kapasitans ölçüm doğruluğu: ±10% ±5 nF
- Akım aralığı: 0.01 nA'den 6 mA'e
- Akım doğruluğu: ±5% ±0.2 nA, bütün voltajlarda (23°C)
- Parazit: 6 mA, 2100 V'tan 15 kV'a
- Voltmetre aralığı: 30 V ... 660 V AC veya DC, 45Hz – 65Hz
- Voltmetre doğruluğu: ±3%, ±3V
- Sayaç aralığı: 99 dak. 59 saniyeye kadar, minimum ayar 15 sn
- Hafıza kapasitesi: 5 saniyelik aralıklarla 5.5 saat kaydetme
- Test modları: IR, IR(t), DAR, PI, SV, DD, rampa testi
- Arayüz: USB tip B
- Çalışma sıcaklığı: -20 °C ... 50 °C
- Saklama sıcaklığı: -25 °C ... 65 °C
- IP sınıfı: IP65 (kapağı kapalı), IP40 (kapağı açık)
- Boyutlar: L 360 mm x W 305 mm x H 194 mm
- Ağırlık: 6.5 kg
- Aksesuarlar: Güç kablosu, USB kablosu, PowerDB Lite yazılım, 3 x 3 m kablo seti, büyük 15kV izolasyonlu klipsler
