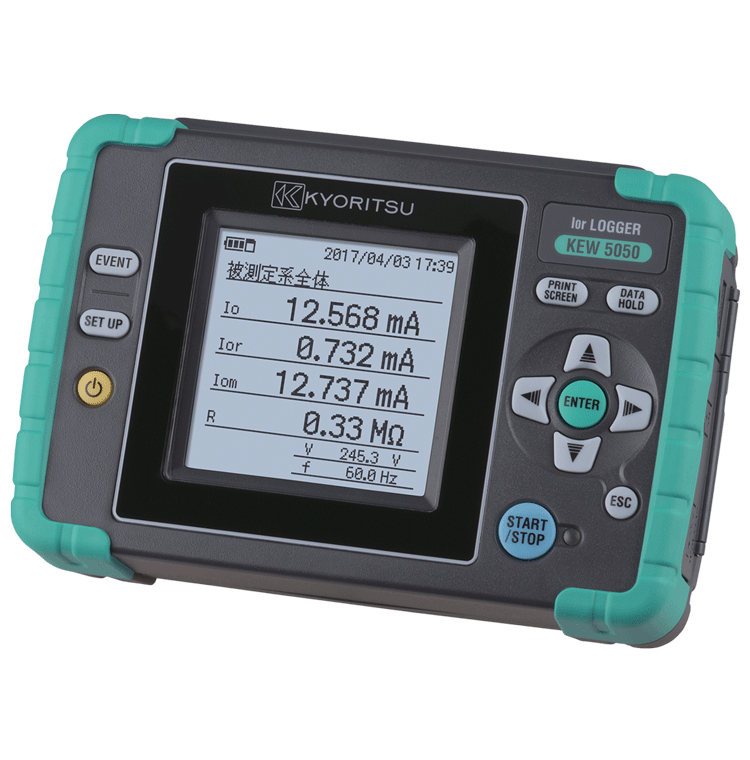

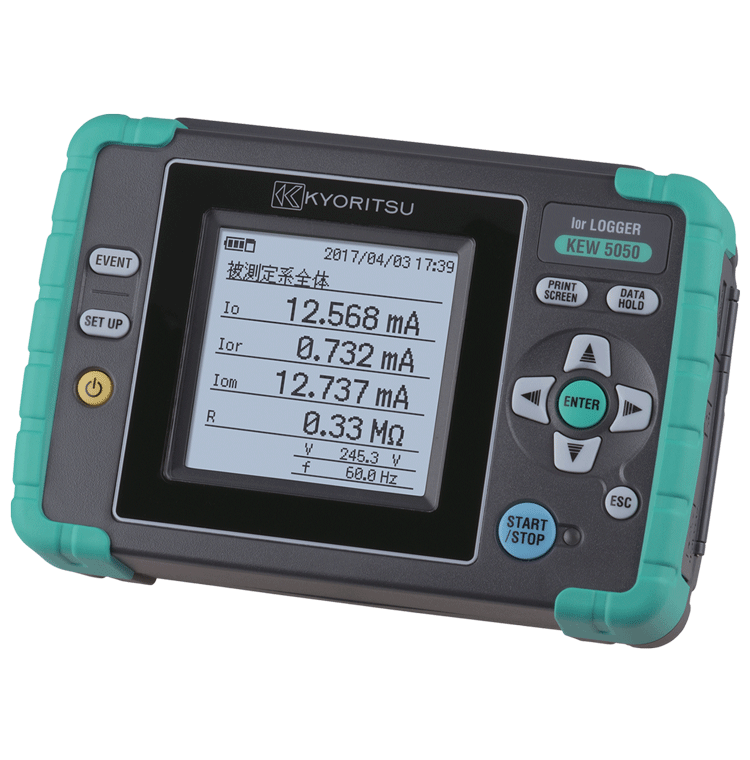

| Kablolama yapılandırması |
1P2W, 1P3W, 3P3W, 3P4W |
Ölçümler ve
parametreler |
Ior
: Sadece dirençli bileşenlere sahip kaçak akım (Trms) Io: 40 - 70Hz temel dalga ile
kaçak akım (Trms) Iom
: Harmonik bileşenler dahil kaçak akım (Trms) V: 40 - 70Hz
Vm temel dalgalı referans voltaj (Trms) : Harmonik bileşenleri içeren referans gerilim (Trms)
R: İzolasyon direnci, Frekans (Hz), Faz açısı (θ) |
| Diğer fonksiyonlar |
Dijital çıkış, Baskı ekranı, Arka ışık, Veri tutma |
| Kayıt Aralığı |
200 / 400ms / 1/5/15 / 30s / 1/5/15 / 30m / 1 / 2saat |
| Ior |
|
Aralık |
10.000 / 100.00 / 1000.0mA / 10.000A / OTOMATİK |
| Doğruluk |
40 - 70Hz ve 90V Trms veya daha yüksek sinüs dalgasının referans voltajları için,
±% 0,2 rdg ±% 0,2 fs + kıskaç sensörü genlik doğruluğu +
faz doğruluğu
hatası * (faz hatası)
* kullanırken ölçülen Io değerine ±% 2,0 rdg ekleyin Ya da kaçak
kelepçe sensörü.
(θ: referans voltaj / akım faz
farkı ± 1.0 ° doğruluğu dahilinde ) |
| İzin verilen giriş |
Her aralık için% 1 -% 110 (Trms) ve aralığın% 200'ü (tepe) |
| Ekran aralığı |
% 0,15 -% 130 (% 0,15'in altında "0", aralık
aşılırsa "OL" görüntülenir ) |
| Io * Aralık, İzin Verilen giriş ve Görüntüleme Aralığı, Ior ile aynıdır. |
|
Doğruluk |
±% 0,2 rdg ±% 0,2 fs + kelepçe sensörü genlik doğruluğu |
| Iom * Aralığı, İzin Verilen giriş ve Görüntüleme Aralığı, Ior ile aynıdır. |
|
Doğruluk |
±% 0,2 rdg ±% 0,2 fs + kelepçe sensörü genlik doğruluğu |
Ölçüm
yöntemi |
Örnekleme hızı 40,96 kps (her 24,4 μs'de bir), boşluksuz,
her 200 ms'de bir Trms değerlerini hesaplayın . |
| Gerilim |
|
Aralık |
1000.0V |
| Doğruluk |
40 - 70Hz sinüs dalgasının dalga formları için değerin ±% 0,2'si ±% 0,2 fs * |
| İzin verilen giriş |
10 - 1000V Trms ve 2000V tepe |
| Ekran aralığı |
0,9V - 1100,0V Trms (0,9V'den daha az için "0",
aralık aşılırsa "OL" görüntülenir ) |
| Faz açısı (θ) |
|
Ekran aralığı |
0.0 ° - ± 180.0 ° (referans gerilimin fazına göre 0.0 °) |
| Doğruluk |
Kaçak akım
aralığının % 10 veya daha yüksek girişleri için ± 0,5 ° dahilinde , 40 - 70 Hz sinüs dalgası, 90 V Trms veya
daha yüksek referans voltajı . |
| Frekans ölçer aralığı |
40 - 70 Hz |
| Harici besleme |
AC100 - 240V (50 / 60Hz) 7VA maks. |
| Güç kaynağı |
LR6 (AA) (1.5V) × 6 (Pil ömrü yaklaşık 11 saat) |
| Görüntüleme / güncelleme dönemi |
160 × 160 nokta, FSTN monokrom ekran / 500 ms |
| PC kartı arayüzü |
SD kart (2 GB) * standart aksesuar |
PC iletişim
arayüzü |
USB Ver2.0 |
Sıcaklık ve
nem aralığı |
23 ± 5 ° C,% 85'den az RH (yoğunlaşma olmadan) |
Çalışma sıcaklığı
ve nem aralığı |
-10 - 50 ° C% 85'den az RH (yoğunlaşma olmadan) |
Saklama sıcaklığı
ve nem aralığı |
-20 - 60 ° C% 85'den az RH (yoğunlaşma olmadan) |
| Uygulanabilir Standartlar |
IEC61010-1 CATⅣ 300V, CATⅢ 600V Kirlilik derecesi 2
IEC61010-2-030, IEC61010-031, IEC61326 |
| Boyut / Ağırlık |
165 (U) × 115 (G) × 57 (D) mm / yakl. 680g (piller dahil) |
| Dahil olan aksesuarlar |
7273 (Gerilim test
ucu ) 8262 (AC adaptörü)
7278 (Toprak kablosu)
7219 (USB kablosu)
8326-02 (SD kart 2GB)
9125 (Taşıma çantası)
Talimat kılavuzu, Kablo işaretleyici, Yazılım kurulum kılavuzu
LR6 (AA) × 6
KEW KEW 5050 için Windows (yazılım) |
| İsteğe bağlı Aksesuarlar |
8177 (Ior Sızıntı kelepçe sensörü 10A tipi Ø40 mm)
8178 ( Ior Kaçak kelepçe sensörü 10A tipi Ø68 mm)
8329 (Güç kaynağı adaptörü) |
