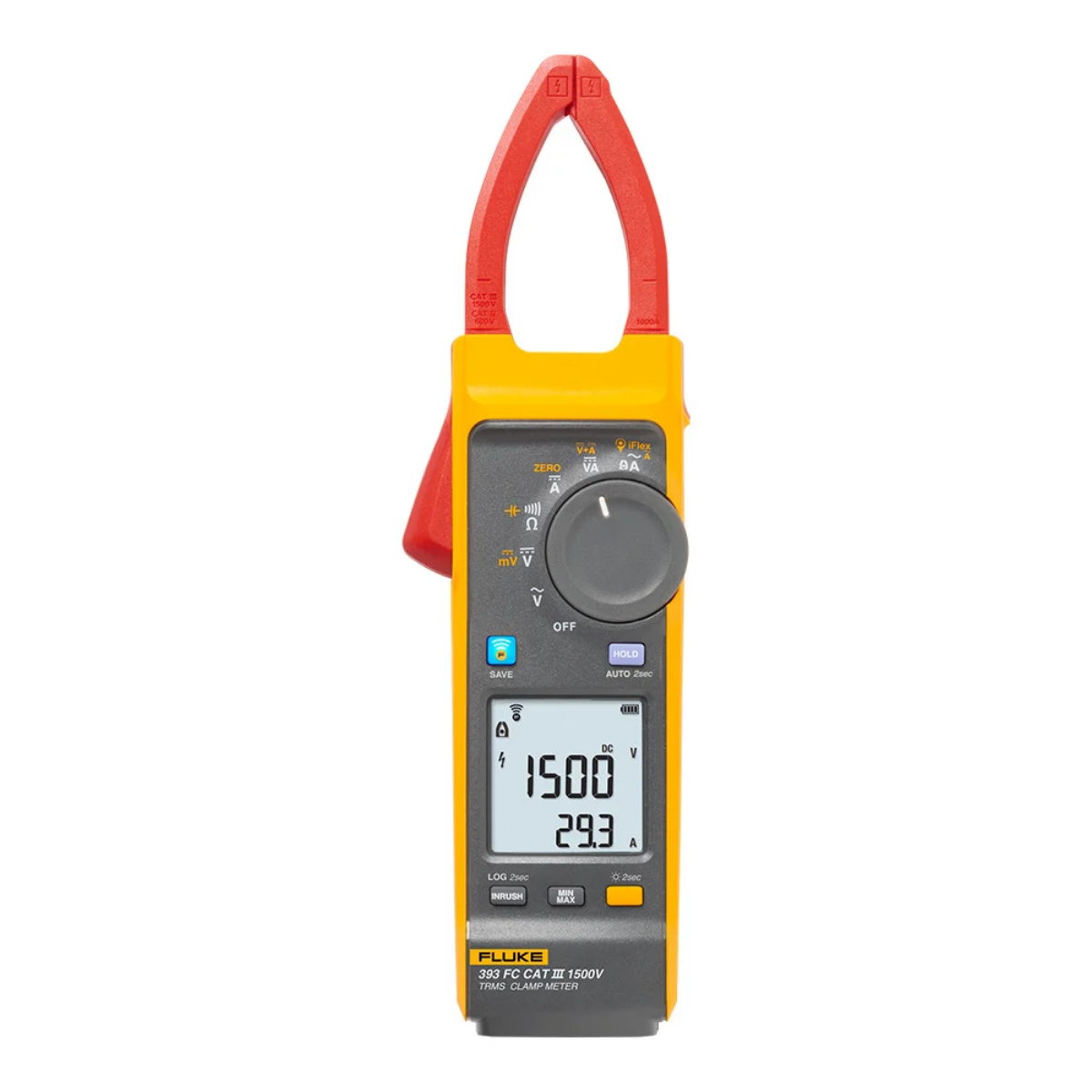

Ürün İncelemesi: iFlex Özellikli 393 FC CAT III 1500 V True-rms Pensampermetre
iFlex'li 393 FC CAT III 1500 V True-rms Güneş Enerjisi Pensampermetresi, güneş enerjisi fotovoltaik (PV) kurulum teknisyenleri ve yüksek gerilimli DC ortamlarında çalışan bakım uzmanları için tasarlanmıştır. Kesintisiz güç kaynakları için PV diziler, rüzgâr gücü, elektrikli demir yolları ve veri merkezileri akü grupları. Pensampermetre, test uçlarıyla 1.500 V DC ve 1.000 V AC; pens ağzıyla ise 999,9 A DC'ye veya AC'ye kadar ölçüm yapabilir. Dahil edilen iFlex esnek akım probu, AC akım ölçümlerini 2.500 ampere kadar genişletir. 393’ün ince bir ağzı vardır ve kalabalık toplama panolarındaki kablolara erişmenizi sağlar. Ayrıca test uçları, çalışmalarınız düşünülerek tasarlanmış ve CAT III 1500 V DC seviyesine derecelendirilmiştir.
Diğer temel işlevler:
- IP54 derecelendirmesine sahip olması sayesinde açık havada güneş enerjisi dizileri ve rüzgâr gücü sistemlerinde çalışma için idealdir
- kVA birimiyle değerleri gösteren DC güç ölçümü
- Ses Polaritesi göstergesi, kazayla yanlış kablolamanın önlenmesine yardımcı olur
- Visual Continuity özelliğinin ekranda sunduğu parlak yeşil ışık, karanlık ve gürültülü ortamlarda çalışma için idealdir
- Fluke Connect yazılımı üzerinden test sonuçlarının kaydedilmesi ve raporlanması
- Mevcut iFlex esnek akım probu, AC akım ölçülürken dar alanlarda eşsiz kablo erişimi sağlar. iFlex probu, çok küçük alanlara sığacak şekilde bükülebilir ve hassas akım ölçümleri sağlar.
| AMPER SEÇİMİ | : | AC/DC |
| AMPER DEĞERİ | : | 1000A |
| VOLTAJ DEĞERİ | : | 1500V |
| True RMS | : | VAR |
| ÇENE ÇAPI ARALIĞI | : | 30-35 MM |
| EKSTRA KLAMP | : | VAR |
| INRUSH | : | VAR |
| DİRENÇ ÖLÇÜMÜ | : | VAR |
| FREKANS ÖLÇÜMÜ | : | VAR |
| KAPASİTANS ÖLÇÜMÜ | : | VAR |
| DİYOT ÖLÇÜMÜ | : | YOK |
| GÜÇ ÖLÇÜMÜ | : | VAR |
| SICAKLIK ÖLÇÜMÜ | : | YOK |
| Herhangi bir Terminal ve Topraklama Arasındaki Maksimum Gerilim: | |||
| AC | 1000V | ||
| DC | 1500V | ||
| Piller | 2 AA IEC LR6 alkalin | ||
| Ekran Tipi | Arkadan aydınlatmalı çift ekran | ||
| Otomatik Kapanma | 20 dakika | ||
| Elektriksel Doğruluk | Doğruluk, kalibrasyondan sonraki 1 yıl için, 18 °C ile 28 °C çalışma sıcaklıklarında, %0 ile %75 bağıl nemde belirtilir. Doğruluk özellikleri şu şekildedir: ±([Okuma %'si] + [En Az Önemli Basamak Sayısı]). | ||
| Sıcaklık Katsayıları | Her °C > 28 °C veya < 18 °C için 0,1 x belirtilen doğruluk ekleyin | ||
| AC Akımı: Çene | |||
| Aralık | 999,9 A | ||
| Çözünürlük | 0.1 A | ||
| Doğruluk | %2 + 5 basamak (10 Hz - 100 Hz) | ||
| %2,5 + 5 basamak (100 Hz - 500 Hz) | |||
| Tepe Faktörü (50/60 Hz) | 2,5 @600.0 A | ||
| 3.0 @500.0 A | |||
| 1.42 @999.9 A | |||
| C.F için %2 ekleyin >2 | |||
| AC Akım: Esnek Akım Probu | |||
| Aralık | 999,9 A | ||
| 2500 A | |||
| Çözünürlük | 0,1 A (≤999,9 A) | ||
| 1 A (≤2500 A) | |||
| Doğruluk | %3 RD + 5 basamak (10 Hz - 500 Hz) | ||
| Tepe Faktörü (50/60Hz) | 2,5 @1400 A | ||
| 3.0 @1100A | |||
| 1.42@2500 A | |||
| C.F için %2 ekleyin>2 | |||
| Konum Hassasiyeti | |||
 |
|||
| Optimum Değerden Uzaklık | i2500-10 Flex | i2500-18 Flex | Hata |
| A | (12,7 mm)'de 0,5 | (35,6 mm)'de 1,4 | ±%0.5 |
| B | (20,3 mm)'de 0,8 | (50.8 mm)'de 2,0 | ±%1,0 |
| C | (35,6 mm)'de 1,4 | (63,5 mm)'de 2,5 | ±%2,0 |
| Ölçüm belirsizliği, merkezi birincil iletkenin optimum konumda olduğunu, harici elektrik veya manyetik alan olmadığını ve çalışma sıcaklığı aralığında olduğunu varsayar. | |||
| DC Akımı | |||
| Aralık | 999,9 A | ||
| Çözünürlük | 0.1 A | ||
| Doğruluk | %2 RD + 5 basamak[1] ([1] Ofsetleri telafi etmek için SIFIR (B) işlevini kullanırken.) | ||
| Alternatif Akım Gerilimi | |||
| Aralık | 600.0 V | ||
| 1000 V | |||
| Çözünürlük | 0.1 V (≤600.0 V) | ||
| 1 V (≤1000 V) | |||
| Doğruluk | %1 RD + 5 basamak (20 Hz - 500 Hz) | ||
| DC Gerilimi | |||
| Aralık | 600.0 V | ||
| 1500 V | |||
| Çözünürlük | 0.1 V (≤600.0 V) | ||
| 1 V (≤1500 V) | |||
| Doğruluk | %1 RD + 5 basamak | ||
| mV dc | |||
| Aralık | 500.0 Mv | ||
| Çözünürlük | 0.1 mV | ||
| Doğruluk | %1 RD + 5 basamak | ||
| Amper Frekansı: Çene | |||
| Aralık | 5.0 Hz - 500.0 Hz | ||
| Çözünürlük | 0.1 Hz | ||
| Doğruluk | %0,5 RD + 5 basamak | ||
| Tetik Seviyesi | 5 Hz - 10 Hz, ≥10 A | ||
| 10 Hz - 100 Hz, ≥5 A | |||
| 100 Hz - 500 Hz, ≥10 A | |||
| Amper Frekansı: Esnek Akım Probu | |||
| Aralık | 5.0 Hz - 500.0 Hz | ||
| Çözünürlük | 0.1 Hz | ||
| Doğruluk | %0,5 RD + 5 basamak | ||
| Tetik Seviyesi | 5 Hz - 20 Hz, ≥25 A | ||
| 20 Hz - 100 Hz, ≥20 A | |||
| 100 Hz - 500 Hz, ≥25 A | |||
| Gerilim Frekansı | |||
| Aralık | 5.0 Hz - 500.0 Hz | ||
| Çözünürlük | 0.1 Hz | ||
| Doğruluk | %0,5 RD + 5 basamak | ||
| Tetik Seviyesi | 5 Hz - 20 Hz, ≥5 V | ||
| 20 Hz - 100 Hz, ≥5 V | |||
| 100 Hz - 500 Hz, ≥10 V | |||
| DC Gücü | |||
| Aralık | 600.0 kVA (600.0 V dc aralığı) | ||
| 1500 kVA (1500 V dc aralığı) | |||
| Çözünürlük | 0.1 kVA | ||
| 1 kVA | |||
| Doğruluk | %2 RD + 2.0 kVA | ||
| %2 RD + 20 kVA | |||
| Direnç | |||
| Aralık | 600.0 Ω | ||
| 6000 Ω | |||
| 60,00 kΩ | |||
| Çözünürlük | 0.1 Ω (≤600.0 Ω) | ||
| 1 Ω (≤6000 Ω) | |||
| 0,01 kΩ (≤60,00 kΩ) | |||
| Doğruluk | %1 RD + 5 basamak | ||
| Kapasitans | |||
| Aralık | 100.0 μF | ||
| 1000 μF | |||
| Çözünürlük | 0.1 μF (≤100.0 μF) | ||
| 1 μF (≤1000 μF) | |||
| Doğruluk | %1 RD + 5 basamak | ||
| Kalkış Tetik Seviyesi | 5:00 ÖÖ | ||
| Mekanik | |||
| Boyut (U x G x Y) | 281 mm x 84 mm x 49 mm | ||
| Ağırlık (pillerle birlikte) | 520 g | ||
| Çene Açıklığı | 34 mm | ||
| Esnek Akım Probu Çapı | 7,5 mm | ||
| Esnek Akım Probu Kablo Uzunluğu(elektronik konnektöre kafa) | 1,8 m | ||
| Çevresel Özellikler | |||
| Çalışma Sıcaklığı | -10 °C ile 50 °C | ||
| Depolama Sıcaklığı | -40 °C ile 60 °C | ||
| Çalışma Nemi | Yoğuşmasız (<10°C) | ||
| ≤90 % RH (10 °C ile 30 °C'de) | |||
| ≤75 % RH (30 °C ile 40 °C'de) | |||
| ≤45 % RH (40 °C ile 50 °C'de) | |||
| Çalışma İrtifası | 2000 m | ||
| Depolama Yüksekliği | 12 000 m | ||
| Giriş Koruması (IP) Derecesi | IEC 60529: IP54 durma halinde | ||
| Elektromanyetik Uyumluluk (EMC) | |||
| Uluslararası | IEC 61326-1: Taşınabilir, Elektromanyetik Ortam, IEC 61326-2-2 CISPR 11: Grup 1, Sınıf A Grup 1: Ekipman, ekipmanın kendi dahili işlevi için gerekli olan iletken olarak birleştirilmiş radyo frekansı enerjisini kasıtlı olarak üretmiştir ve/veya kullanmaktadır. |
||
|
A Sınıfı: Ekipman, konutlar ve konut amaçlı kullanılan binaları besleyen düşük voltajlı bir güç kaynağı ağına doğrudan bağlı olanlar dışındaki tüm kuruluşlarda kullanıma uygundur. İletilen ve yayılan bozulmalar nedeniyle diğer ortamlarda elektromanyetik uyumluluğun sağlanmasında potansiyel zorluklar olabilir. |
|||
