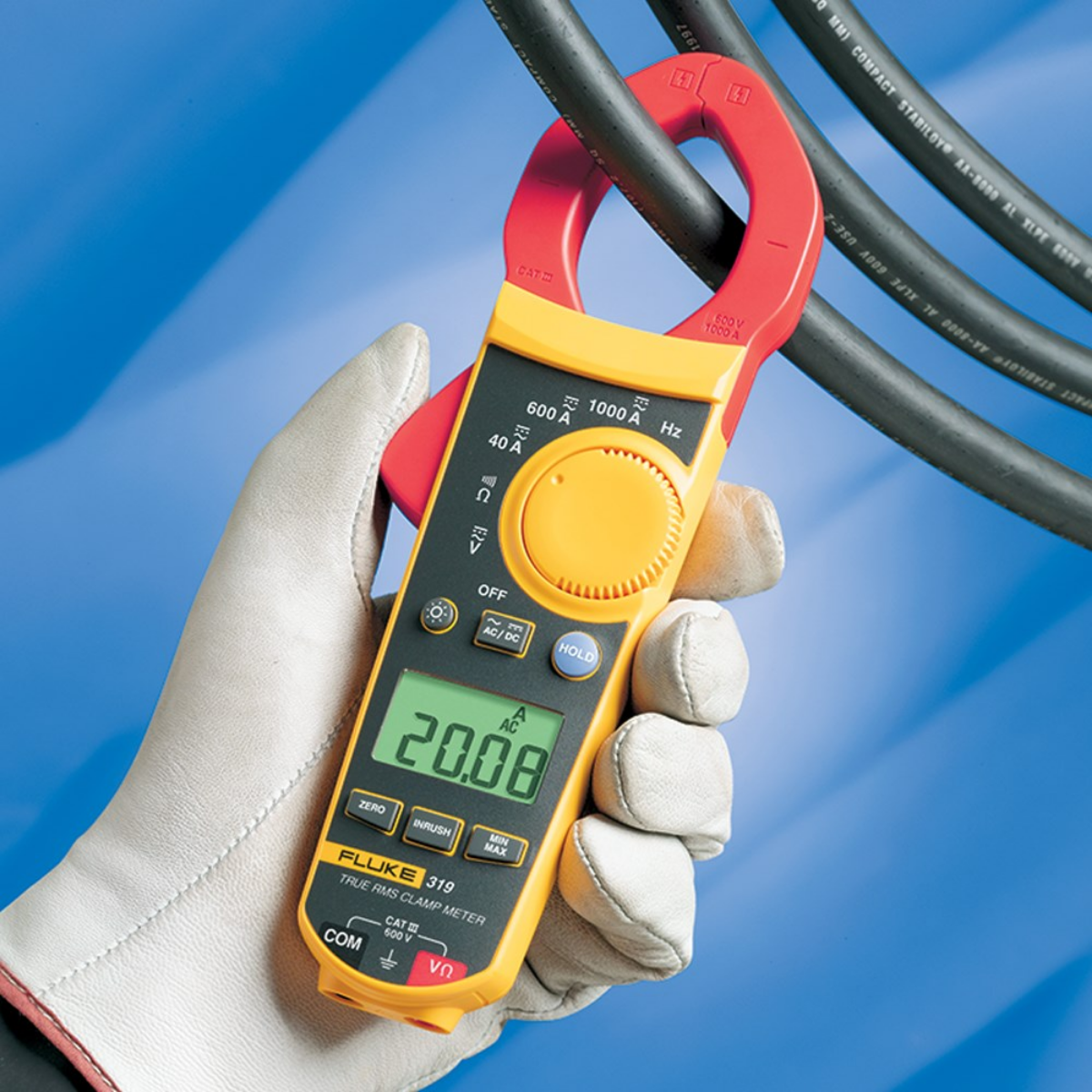

Ürün genel bakışı: Fluke 317/319 Pens Metreler
Fluke 317 ve 319, elinize uyacak ve dar noktalara kolayca erişecek şekilde tasarlanmış ergonomik konseptlerle tasarlanmıştır. Bu küçük ve sağlam pens metreler, dar kablo bölmelerinde 1000 A'ya (319) kadar akım ölçümleri için idealdir. Fluke 317 ve 319 ayrıca AC/DC akım ölçümleri sunar ve 40 A'nın altındaki yükler için daha yüksek bir çözünürlüğe sahiptir. Güçlü bir özellik setine sahip kompakt bir pakete ek olarak, Fluke 319 ayrıca motorları, aydınlatmayı vb. test etmek için In-rush akımı ve Frekans işlevleriyle donatılmıştır.
| AMPER SEÇİMİ | : | AC/DC |
| AMPER DEĞERİ | : | 1000A |
| VOLTAJ DEĞERİ | : | 600V |
| True RMS | : | VAR |
| ÇENE ÇAPI ARALIĞI | : | 36-40 MM |
| EKSTRA KLAMP | : | YOK |
| INRUSH | : | VAR |
| DİRENÇ ÖLÇÜMÜ | : | VAR |
| FREKANS ÖLÇÜMÜ | : | VAR |
| KAPASİTANS ÖLÇÜMÜ | : | YOK |
| DİYOT ÖLÇÜMÜ | : | YOK |
| GÜÇ ÖLÇÜMÜ | : | YOK |
| SICAKLIK ÖLÇÜMÜ | : | YOK |
|
Genel Özellikler |
|
|
Dijital Ekran |
6000 sayım çözünürlüğü |
|
Düşük Batarya Göstergesi |
Batarya gerekli gerilimin altına düştüğünde bir sinyal görüntüler |
|
Güç Kaynağı |
Üç adet AAA IEC LR03 batarya |
|
Kelepçe Açılma Boyutu |
1.45 in (37 mm) |
|
Çene Çapı |
1.45 in (37 mm) |
|
Boyutlar (U x G x Y) |
6.39 x 2.29 x 1.20 in |
|
(162.4 x 58.25 x 30.5 mm) |
|
|
Ağırlık |
Yaklaşık 13,5 oz (384 g) (batarya dahil) |
|
Otomatik Aralık |
Ohms olarak mevcuttur |
|
Güvenlik |
CE |
|
EN/IEC 61010-1 ve IEC 61010-2-032 |
|
|
Ölçüm Kategorisi: 600V CAT III |
|
|
319 Elektriksel Özellikler |
||
|
Akım AC |
Kademe |
40.00 A, 600.0 A, 1000 A |
|
Çözünürlük |
0.01 A, 0.1 A, 1 A |
|
|
Doğruluk |
%1.6 ±6 hane (50-60 Hz) {40 A} |
|
|
%2.5 ±8 hane (60-500 Hz) {40 A} |
||
|
%1.5 ±5 hane (50-60 Hz) {600/1000 A} |
||
|
%2.5 ±5 hane(60-500 Hz) {600/1000 A} |
||
|
Crest Factor, CF > 2 için spesifikasyona %2 ekler |
3.0 Maks. @ 500 A, 2.5 Maks. @ 600 A, 1.4 Maks. @ 1000 A |
|
|
AC Tepkisi |
rms |
|
|
Akım DC |
Kademe |
40.00 A, 600.0 A, 1000 A |
|
Çözünürlük |
0.01 A, 0.1 A, 1 A |
|
|
Doğruluk |
%1.6 ±6 hane (40 A) |
|
|
%1.5 ±5 hane (600/1000 A) |
||
|
Gerilim AC |
Kademe |
600.0 V |
|
Çözünürlük |
0.1 V |
|
|
Doğruluk |
%1.5 ±5 hane (20-500Hz) |
|
|
AC Tepkisi |
rms |
|
|
Gerilim DC |
Kademe |
600.0 V |
|
Çözünürlük |
0.1 V |
|
|
Doğruluk |
%1 ±4 hane |
|
|
Direnç |
Kademe |
400.0 Ω |
|
4000 Ω |
||
|
Çözünürlük |
0.1 Ω |
|
|
1 Ω |
||
|
Doğruluk |
1% ±5 hane |
|
|
Süreklilik |
≤ 30 Ω |
|
|
Ani |
Entegrasyon Süresi |
100 ms |
|
Frekans |
Kademe |
5.0 - 500.0 Hz |
|
Doğruluk |
%0.5 ±5 hane |
|
|
Tetikleme Düzeyi |
10 - 100 Hz ≥ 5 A, 5 - 10 Hz, 100 - 500 Hz ≥ 10 A |
|
|
Doğruluk özellikleri 73 °F ±41 °F (23 °C ±5 °C) için geçerlidir. |
||
|
64 °F'nin altında ve 82 °F'nin üzerinde (18 °C ve 28 °C'nin üzerinde) doğruluk, °C başına 0,1 kat spesifikasyonda düşer. |
||
|
ac V ve ac A için gerçek rms doğruluğu, aralığın %5 ila %100'ü arasında belirtilir. |
||
|
Çevresel Özellikler |
|
|
Çalışma Sıcaklığı |
14°F ile 122°F (-10 °C ile 50 °C) |
|
Depolama Sıcaklığı |
-40 °F ile 140 °F (-40 °C ile 60 °C) |
|
Çalışma Nemi |
Yoğuşmasız (< 50 °F) (< 10 °C) |
|
%90 RH (50 °F ile 86 °F) (10 °C ile 30 °C) |
|
|
%75 RH (86 °F ile 104 °F) (30 °C ile 40 °C) |
|
|
%45 RH (104 °F ile 122 °F) (40 °C ile 50 °C) |
|
|
(Yoğuşmasız) |
|
|
Çalışma Yüksekliği |
Ortalama deniz seviyesinden 1 mil (2000 metre) yukarıda |
|
Depolama Yüksekliği |
Ortalama deniz seviyesinden 7 mil (12.000 metre) yukarıda |
|
IP Derecelendirme |
IP40 |
|
Titreşim Gereksinimleri |
Rastgele MIL-PRF-28800F Sınıf 2, 5-500 Hz, eksen başına 30 dakika |
|
Düşme Testi Gereksinimleri |
3 fit (1 m) düşme testi, altı kenar, meşe zemin |
|
EMI, RFI, EMC |
EMC alanında kullanım için belirtilmemiş cihaz ≥ 0,1 V/m |
|
Sıcaklık Katsayıları |
0.1x (belirtilen doğruluk)/ °C |
|
(<64 °F veya > 82° F) |
|
|
(<18 °C veya > 28 °C) |
|
