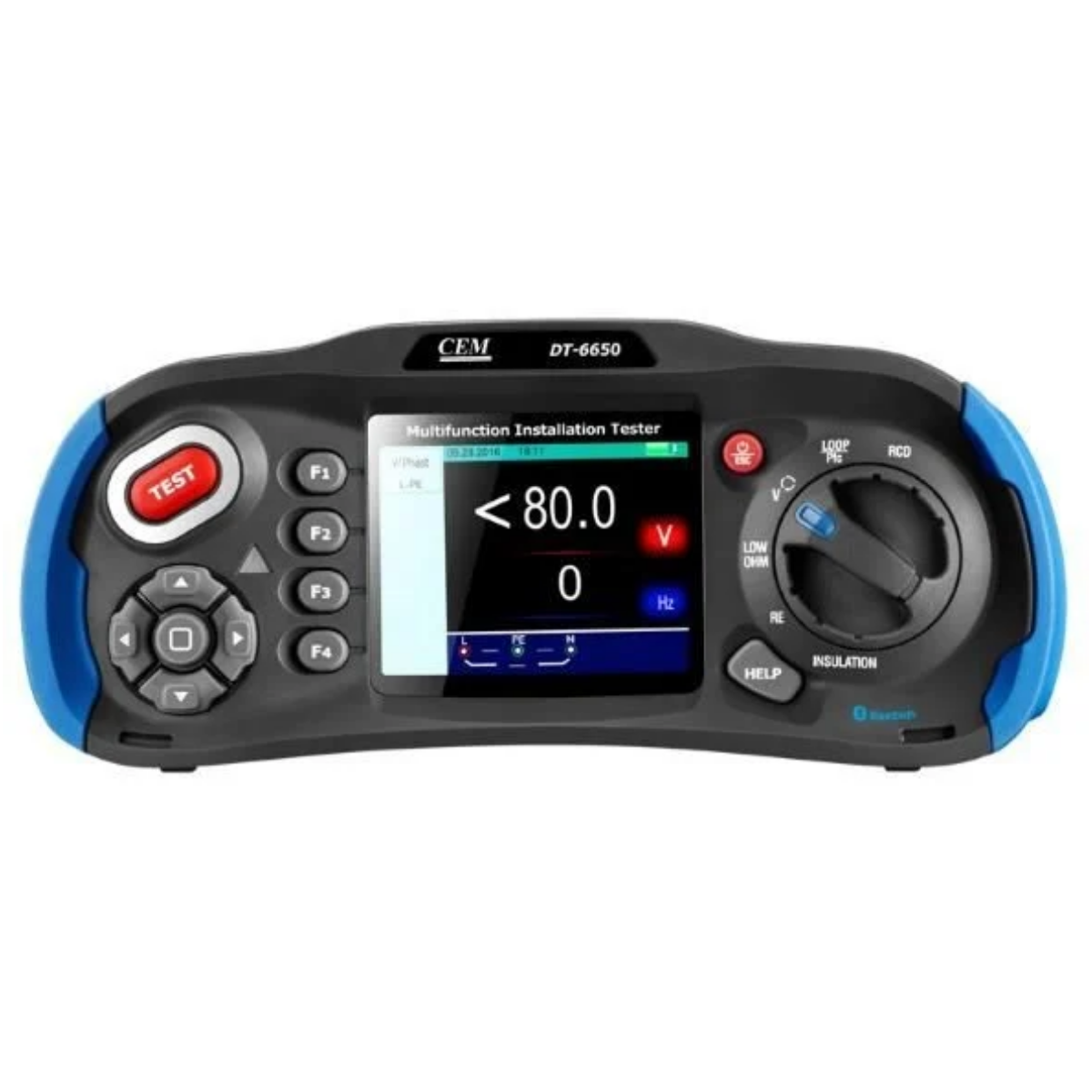

CEM DT-6650 Çok Fonksiyonlu Tesisat Test cihazı
Özellikler
- 3.5" TFT renkli LCD ekran (320 x 240 piksel çözünürlüklü)
- Yüksek hızlı test yapma
- RCD testleri için ayarlanabilir seçenekler
- RCD testleri için Geçti/Başarısız seçeneği
- Seçmeli gerilim ölçümü (L-N, L-PE ve N-PE)
- SD kart hafızası, USB ve Bluetooth özelliği
- Dahili hafızalı
- Güvenli toprak gerilimi uyarısı (> 50 V)
- Kolay kullanım için özel tasarım
- Boyutları: 220 x 96.5 x 60.5 mm
- Ağırlığı: 631 g.
- İzolasyon (Yalıtım) Testleri
125V, 250V, 500V ve 1000V test gerilimi ayarı - Düşük Direnç (Süreklilik Testi)
- Topraklama Direnci Ölçümü
Opsiyonel toprak kazık seti ile birlikte 2 kazıklı ölçüm yapabilir. - Çevrim Empedanı (Kazıksız Priz veya Panodan Topraklama Ölçümü)
L-PE arası (Faz-Toprak arası)
L-N arası (Faz-Nötr arası - hat empedansı) - RCD (Kaçak Akım Röle) Testleri
Kaçak akım rölesinin atma akımının ölçümü
Kaçak akım rölesinin atma süresinin ölçümü - Gerilim ve Frekans Ölçümü
- DT-6650 Test Cihazı
- Tuşlu Test Probu
- Priz tipi ölçüm probu
- Ölçüm Probları
- Timsah uçları (test probları için)
- USB kablosu
- Şarj edilebilir piller (8 adet)
- Taşıma çantası (sert plastik)
- Boyun askılığı
- Şarj adaptörü
- Araç için çakmaklık şarjı
- Bluetooth adaptörü
- Yazılım CD'si
- Kullanım Kılavuzu
Teknik Özellikleri
Teslimat İçeriği:
|
İzolasyon Testi |
|||||
|
Gerilim |
Aralık |
Max. Çözünürlük |
Doğruluk |
Test Akımı |
Kısa Devre Akımı |
|
125V (0% ~ +10) |
0.125~4000MΩ |
0.001MΩ |
±(2%+10) |
≤1mA |
|
|
250V (0% ~ +10) |
0.250~4000MΩ |
0.001MΩ |
±(2%+10) |
≤1mA |
|
|
500V (0% ~ +10) |
0.500~4000MΩ |
0.001MΩ |
±(2%+10) |
≤1mA |
|
|
1000V (0% ~ +10) |
1.000~4000MΩ |
0.001MΩ |
±(3%+10) |
≤1mA |
|
|
Düşük Direnç Testi |
|||||
|
Aralık |
Çözünürlük |
Doğruluk |
Maks. Açık Devre Gerilimi |
Aşırı Yük Koruması |
|
|
4.000Ω |
0.001Ω |
±(1.5%+30) |
5.8V |
250Vrms |
|
|
40.00Ω |
0.01Ω |
±(1.5%+3) |
|||
|
400.0Ω |
0.1Ω |
||||
|
Süreklilik Testi |
|||||
|
Aralık |
Çözünürlük |
Direnç |
Maks. Açık Devre Gerilimi |
Aşşırı Yük Koruması |
|
|
Süreklilik |
0.01Ω |
Direnç ≤35Ω |
5.0V±1VDC |
250Vrms |
|
|
Kısa Devre Akımı |
≥200mA |
||||
|
Çevrim Direnci (Loop) |
|||||
|
L-PE (Hi-Amp) |
|||||
|
Aralık (Ω) |
Maks. Çözünürlük (Ω) |
Doğruluk |
|||
|
0.00~999 |
0.01 |
±(4% of reading+6 digits) |
|||
|
L-PE(No Trip): Ölçüm Akımı:15mA / Gerilim Kullanım Aralığı: 195V a.c.~260V a.c.(56,60Hz) |
|||||
|
Aralık (Ω) |
Çöüznürlük (Ω) |
Doğruluk |
|||
|
0.00~999 |
0.01 |
±(5% of reading+6 digits) |
|||
|
L-N: Measuring Current:2.0A / Range of the Voltage Used:195V a.c.~260V a.c.(56,60Hz) |
|||||
|
Aralık (Ω) |
Maks. Çözünürlük (Ω) |
Doğruluk |
|||
|
0.00~999 |
0.01 |
±(4% of reading+4 digits) |
|||
|
RCD Testi |
|||||
|
Test akımı |
Doğruluk |
||||
|
x1/2, x1, x2, x5 |
1.5%~ -9% |
||||
|
Gerilim ve Frekans |
|||||
|
Ölçüm Aralığı (V)/ AC-DC |
Çözünürlük |
Doğruluk |
|||
|
80-500V/(45-400Hz) |
1V |
±(2% of reading+2 digits) |
|||
