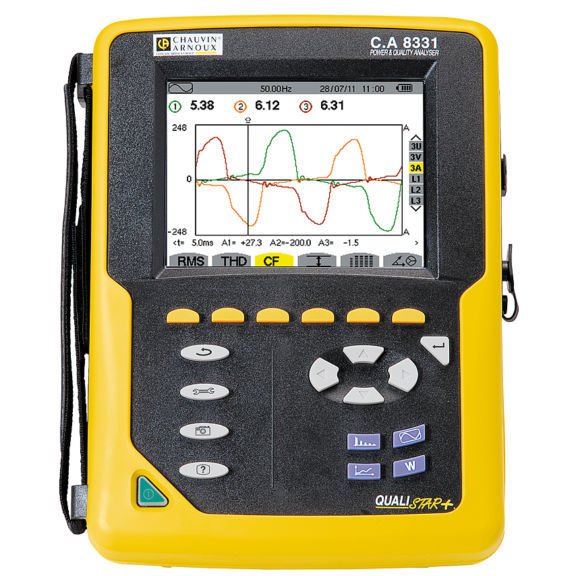

CHAUVIN ARNOUX CA 8331, 3 FAZLI PORTATİF ENERJİ ANALİZÖRÜ-MA193
Satış Fiyat
136.590,30 TL (KDV DAHİL)
Temel Özellikler
- Tüm elektriksel ölçümler
- AC/DC akım ölçümü
- AC/DC gerilim ölçümü
- 50. Dereceye kadar akım, gerilim ve kVA harmonikleri ölçümü/kaydı
- Flicker ölçümü/kaydı
- EN50160 standardında enerji kalitesi raporlama
- Fazör diyagram gösterimi (Fresnel Diyagram)
- Akım ve gerilim dalga formlarının gösterimi
- Harmoniklerin bar diyagram olarak gösterimi
- Aktif- Reaktif, güç ve enerjilerin ölçümü sayesinde, anında güç ve kompanzasyon hesabı imkanı
- Ayarlanabilir akım ve gerilim trafosu oranı ile AG/OG/YG sistemlerde kullanım imkânı
- Takılan akım probunu otomatik tanıma
- Pilsiz akım probları ile kolay kullanım
- USB iletişim
- 2 Gbyte kayıt hafızası
- 3xV (Faz-Nötr gerilimi) + Vdc
- 3xU (Faz-Faz gerilimi)
- Hz (Frekans)
- 1000VCATIII, 600V CAT IV
- 3xI + I Nötr (hesaplanır) + Idc
- Min/Max değerler
- Akım ve gerilim dalga formuna ait artı ve eksi alternanslardaki pik değerlerin gösterimi
- Akım ve gerilim dalga formunun üzerinde trigger çizgisi ile gezerek, mili saniye bazında dalga formunun o anki değerinin ne olduğunu görebilme imkanı
- Güç ölçümleri : 3xkW + kW toplam, 3xkVAR + kVAR toplam (Endüktif ve kapasitif), 3xkVA + kVA toplam
- Enerji Ölçümleri : 3xkWh + kWh toplam, 3xkVARh + kVARh toplam (Endüktif ve kapasitif), 3xkVAh + kVAh toplam, VADh, BTU, toe, Joule
- Enerji tüketim hesabının kayıttan bağımsız manuel ekrandan başlatılması ve durdurulması
- 4 bölgede (pozitif ve negatif) enerji ölçümleri
- 3xPF + PF toplam (harmonikler dahil gerçek CosQ)
- 3xCosQ + CosQ toplam (harmonikler hariç CosQ)
- 3xtanQ + tanQ toplam
- 3xTHDV, 3xTHDU
- 3xTHDI
- 3xVcf (Gerilim tepe değer çarpanı)
- 3xUcf(Gerilim tepe değer çarpanı)
- 3xIcf(Akım tepe değer çarpanı)
- 3xPST + 3xPLT (Flicker)
- Vunb (Gerilm dengesizliği)
- Iunb (Akım dengesizliği)
- Akım ve gerilimler arası faz açıları
- Trafolar için K faktör hesaplama
- 3xVDF, 3xUDF, 3xIDF (Distorsiyon faktörü)
- 50. dereceye kadar akım, gerilim ve kVA için FFT harmonik analiz
- Tek tek tüm harmoniklerin; % değeri, RMS gerçek değeri, faz açısı, min/max değerlerinin gösterimi
- Ölçülen değerlere ait 4 farklı kayıt şablonu oluşturabilme özelliği
- İstenilen iki tarih-saat arasında istenilen kayıt şablonunu kullanarak kayıt yapabilme özelliği
- Kayıt örnekleme frekansını özgürce seçebilme özelliği (1-5-20 sn, 1-2-5-10-15 dk)
- İleri tarihli kayıt başlangıç ve bitiş zamanı verebilme özelliği
- Kayıtlara rakam veya harflerden oluşan isim verebilme özelliği
- Akım ve gerilim kayıtlarını yaparken, her bir kayıt frekansı içinde 10 msn de bir RMS değer hesaplayarak, min/max değerlerin algılanması ve otomatik olarak kaydı ve bu min/max değerlerin değişim eğrilerinin çizimi
- Hafıza dolana kadar istenilen sayıda kaydı cihaz hafızasında saklayabilme özelliği
- Kayıt yaparken diğer fonksiyonları aynı anda gerçekleştirebilme özelliği (örneğin, ölçümleri izleme...)
- Yapılmış kayıtların değişim eğrilerini ekrandan görebilme ve içinde trigger çizgisi ile gezinebilme özelliği
- Yapılmış kayıtlardaki güç eğrisini edit ederek iki tarih-saat arasındaki enerji tüketimini direkt olarak ekrandan görebilme özelliği
- İzlenen herhangi bir ekranda fotoğraf makinesi butonuna basarak o ekranın resim olarak ve aynı zamanda o ona ait güç, fazör diyagram, dalga formları, harmonik bileşen değerlerinin hafızaya kaydı
- 8 adet ekranın kaydı
- Kaydedilmiş ekranların geri çağırılarak PC ye aktarmadan ekrandan tekrar izlenebilmesi
- Tarih-Saat ayarı
- Kontras ve parkalık ayarı
- Ekranda görüntülenen akım ve gerilim formlarının renklerinin istenilen şekilde değiştirilebilmesi
- Reaktif güç hesaplamasına harmoniklerin dahil olup olmayacağının ayarlanabilmesi özelliği
- Bağlantı şeması seçimi (1 faz, 2 faz, 3 faz 3 veya 4 tel)
- Trend kaydı şablon ayarları
- Hafıza silme
- Dil seçeneği
- Ayarlanabilir akım ve gerilim trafosu oranı ile AG/OG/YG sistemlerde kullanım imkanı
- Her ekranda, ekranın nasıl kullanılacağını ve ekrandaki parametrelerin ne anlama geldiğini gösteren yardım menüsü butonu
- Takılan akım probunu otomatik tanıyan yapı sayesinde herhangi bir akım probu ayarına gerek kalmaz
- En geniş akım probu seçeneği
- Türkçe PC yazılımı
- Cihazla birlikte fabrika çıkış kalibrasyon sertifikası verilmektedir.
- 2 Gbyte kayıt hafızası
- Enerji analizörünün ölçtüğü değerlerin gerçek zamanlı olarak izlenmesi
- Enerji analizörü ile bağlı iken, analizör tarafından ölçülen değerlerin analizör hafızasından bağımsız olarak PC ye kaydı
- Analizör hafızasına kaydedilmiş verilerin PC ye aktarımı
- Analizör hafızasına kaydedilmiş verilerin Excell'e aktarımı
- Analizörün PC üzerinden ayarlanması
- Kaydedilmiş verilerin PC ye aktarımı ertesinde otomatik rapor hazırlama (kapak sayfası ile birlikte)
- Otomatik raporda her bir parametrenin min-max-ortalama değerini otomatik olarak hesaplayarak gösterme özelliği
- Kaydedilmiş parametreleri aynı grafik içinde göstererek, kayıtlar parametreleri arasında karşılaştırma yapma imkanı
- Otomatik hazırlanan raporun PDF olarak kaydedilmesi imkanı
- Otomatik rapor sayfalarına açıklama pencereleri ekleyebilme özelliği
- Kayıt grafikleri üzerinde istenilen noktaya basıldığında o anın tarih-saat ve değerini gösterme
- Grafikleri istenilen iki tarih-saat arasına daralma veya genişletme
- Mouse ile zom in ve zum out
- Otomatik enerji tüketimi hesabı
- EN50160 formatında rapor hazırlama
- Özel harmonik raporu
- Darbeye dayanıklı dış kılıf
- 4 gerilim, 3 akım girişi
- 2 Gbyte kayıt hafızası
- Ölçüm gerilim girişleri seviyesi : 600 Vrms, category IV - 1000 Vrms, category III
- Dahili şarjlı pil (4000 mAh), tam şarj süresi 12 saat
- Pil şarj girişi :230 V ± 10 % @ 50 Hz ve 120 V ± 10 % @ 60 Hz, 65VA
- Boyutlar: 240 mm x 180 mm x 55 mm
- Ekran : 320 pixel x 240 pixel; 118 mm x 90 mm; çapraz 148 mm
- Ağırlık : 1900 gr.
- 2000 mt ye kadar kullanım, 10000 mt ye kadar stoklama
- Çalışma pozisyonu : herhangi bir pozisyon (yatay-dikey)
- Fiziki standartlar :IEC 61010-1: Portatif Cihazlar, 1 mt den düşmeye karşı sertifikalı
- Koruma :NF EN 60529 A1 standardına göre;IP 53 / IK08
Elektromağnetik uyumluluk : IEC 61326:1-2006 ya göre bağışıklığı - Elektrostatik boşalma dayanımı : IEC 61000-4-2 (4 kV temaslı, 8 kVA havadan)
- Radyasyon alan dayanımı : IEC 61000-4-3,IEC 61000-4-4,IEC 61000-4-5,IEC 61000-4-6,IEC 61000-4-8,IEC 61000-4-11
- IEC 61326:1-2006'a göre emisyon uyumluluğu
- CA 8331 Portatif Enerji Kalitesi Analizörü : 1 adet
- Akım probu seti : 3 adet
- 3 mt lik gerilim ölçüm kabloları : 4 adet
- Krokodil : 4 adet
- Pil şarj kablosu : 1 adet
- Dataview PC yazılımı : 1 adet
- USB data kablosu : 1 adet
- Fabrika kalibrasyon sertifikası : 1 adet
- Taşıma çantası : 1 adet
- Kullanım kılavuzu CD'si : 1 adet
Detaylı Ölçüm Özellikleri
Kayıt Özellikleri
Fotograf Çekme Özelliği
Ayar Menüsü Özellikleri
Diğer Özellikler
Yazılım Özellikleri (Data View)
Donanım Özellikleri
Ürün ile Birlikte Verilenler
Dikkat :Akım probları opsiyonlardan seçilen 1 set verilmektedir. almayı düşündüğünüz diğer akım problarını belirtiniz.
Opsiyonlar
